关于板式换热器的结构介绍
- 2020-02-01 -
板式换热器的应用范围非常广泛，可用于加热、冷却、冷凝等等情况，下文我们来详细的了解一下。

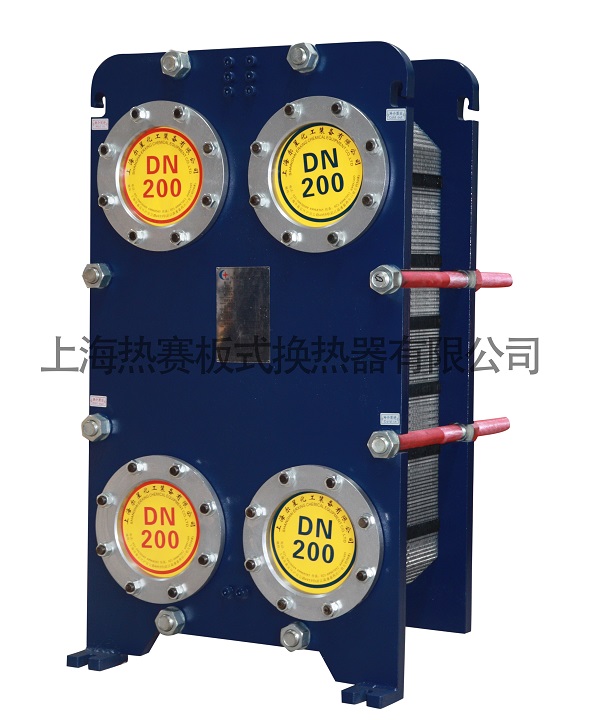

板式换热器是由一组波纹形的平行金属板构成的，在板片的4个拐角处都有通道孔，板被夹紧在一个侧面附有连接管的固定板和活动压紧板的框架中，并用夹紧螺栓加以夹紧。这些连接管同板上的通道孔对中，并与热交换的两种液体的外部管路相连，传热板和活动压紧板悬挂在顶部承载梁的下面并由底部横梁使其对准定位。传热板片、密封垫片、压紧板、导轨以及夹紧螺栓是板式换热器的主要部件组成。
1)传热板片：主要起换热作用的元件，一般波纹做成人字形，按照流体介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。
2)两端压板：两个主要是夹紧压住所有的传热板片，保证流体介质不泄漏。
3)密封垫片：主要是在热热板片之间起密封作用。板式换热器的泄漏多是因为密封垫片错位或者老化引起的。
4)夹紧螺栓：主要的夹紧封头和换热板片的作用。夹紧螺栓的预扣,一般是通扣螺纹，预紧螺栓时，一定用力矩扳手，使固定板片的力矩均匀。
